1. Kondisi[kembali]
Percobaan 2, kondisi 5:
Buatlah rangkaian
seperti gambar percobaan 2, ganti probe dengan led biasa dan seven common katoda segment dalam satu rangkaian.

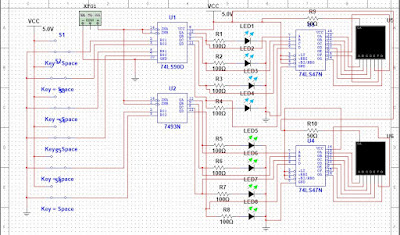

2. Gambar Rangkaian[kembali]
3. Video Simulasi[kembali]
4. Prinsip Kerja [kembali]
Pada rangkaian tugas pendahuluan, IC yang
digunakan merupakan tipe counter. Perbedaan yang ada pada IC tersebut hanya
terletak pada jumlah dan jenis kakinya. IC yang digunakan di sini adalah IC
74LS90N dan IC 7493N. Terdapat 2 jenis counter, yaitu counter up (menghitung
dari 0 sampai 9) dan counter down (menghitung dari 9 sampai 0). IC yang
digunakan adalah counter up namun tidak stabil sehingga hasil yang diperoleh
nantinya pada sevent segment tidak stabil. Lalu, pada rangkaian ini menggunakan
LED yang berfungsi sebagai penanda HIGH atau LOW. Penanda HIGH dan LOW ini
berfungsi untuk mengetahu input bagi seven segment. Untuk menghubungkan counter
ke seven segment, diperlukan BSD decoder. BSD decoder yang digunkana di sini
adalah IC 74LS47N. Pada BSD decoder inilah, input dari counter diterjemahkan sehingga
dapat ditampilkan hasilnya pada sevent segment. Counter dapat aktif jika input
salah satu dalam kondisi LOW atau keduanya dalam kondisi LOW. Maksud dari
common katoda adalah kondisi dimana katoda LED terhubung secara paralel
terhadap Ground sehingga dibutuhkan INPUT dari VCC (logika 1). Hal ini berbeda
dengan common anoda dimana kondisi anoda LED terhubung secara paralel terhadap VCC
sehingga input katoda dihubungkan ke Ground (logika 0).
5. Link Download[kembali]
Rangkaian [di sini]
Video [di sini]
HTML [di sini]
