1. Kondisi [kembali]
Kondisi 2, nomor 3 :
Dengan menggunakan rangkaian pada kondisi 1, Ganti
resistor 1k dengan resistor 5 ohm, lalu amati sinyal keluarannya pada kedua ujung
kaki resistor 100k dengan menggunakan osiloskop!
2. Gambar Rangkaian [kembali]
Bentuk rangkaian di multisim

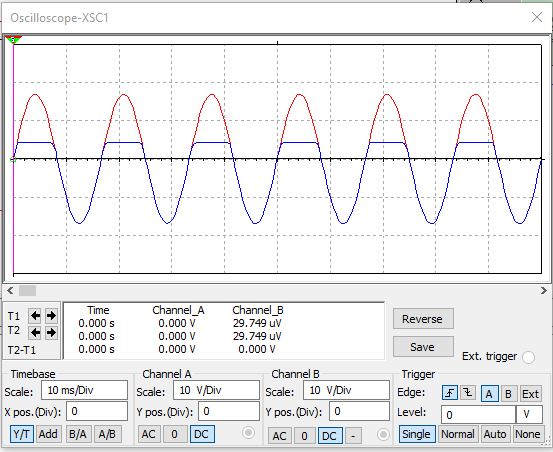

Gambar gelombang yang terlihat pada proteus
4. Prinsip Kerja [kembali]
Rangkaian ini merupakan bagian dari rangkaian clipper. Jenis nya adalah clipper pemotong atas. Hal ini disebabkan karena adanya dioda reverse bias. Saat dioda reverse, maka tegangan pada resistor yang paralel terhadap dioda (di sini adalah resistor berukuran 100k ohm) memiliki tegangan yang sama dengan tegangan pada rangkaian dioda reverse bias (anggap tegangan pada rangkaian dioda reverse bias adalah 3,7 V => berasal dari baterai yang sebesar 3 volt dan 0,7 dari dioda yang berbahan Si). Oleh sebab itu maka tegangan akan terpotong karena dioda bias tersebut.
5. Link Download [kembali]
rangkaian [di sini]
video simulasi [di sini]
