1. Kondisi[kembali]
Percobaan 4, Kondisi 2:
Buat rangkaian J-K flip flop dan D flip flop seperrti
pada gambar pada percobaan dengan ketentuan input B0=1, B1=0, B2=don’t care,
B3=don’t care, B4=don’t care, B5=don’t care, B6=don’t care.
2. Gambar Rangkaian[kembali]
3. Video Simulasi[kembali]
4. Prinsip Kerja[kembali]
Flip-flop merupakan salah satu bentuk multivibrator bistabil. Rangkaian flip-flop tersusun dari beberapa gerbang logika. Untuk flip-flop JK, dapat dilihat pada gambar di bawah ini.
Untuk mengetahui cara kerja flip-flop JK dapat dilihat pada tabel kebenaran di bawah ini.
No change berarti apapun input saat J dan K bernilai 0 (LOW), maka output yang berasal dari input sebelumnya tidak mengalami perubahan, misalkan hasil output sebelumnya adalah HIGH, meski output dari input setelahnya berupa LOW, tetapi J dan K bernilai 0, maka output tetap dalam kondisi 1 (HIGH). Toggle berarti input saat J dan K benilai 1 (HIGH), output yang dihasilkan akan mengikuti hasil inputnya.

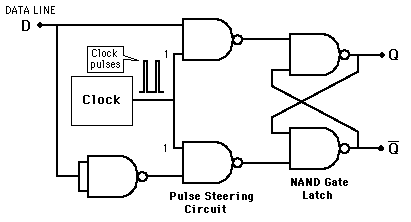

Flip-flop D merupakan modifikasi dari flip-flop JK. Untuk bentuk rangkaian dari flip-flop D dapat dilihat pada gambar di bawah ini.
Untuk tabel kebenaran dari flip-flop D dapat dilihat pada tabel kebenaran di bawah ini.
Flip-flop D hanya memiliki 1 input saja. Jika D memiliki input LOW berarti akan terjadi kondisi RESET dan saat D memiliki input HIGH maka akan terjadi kondisi SET.
5. Link Download[kembali]
Rangkaian [di sini]
Video [di sini]
HTML [di sini]
