Inverting Amplifier Input DC

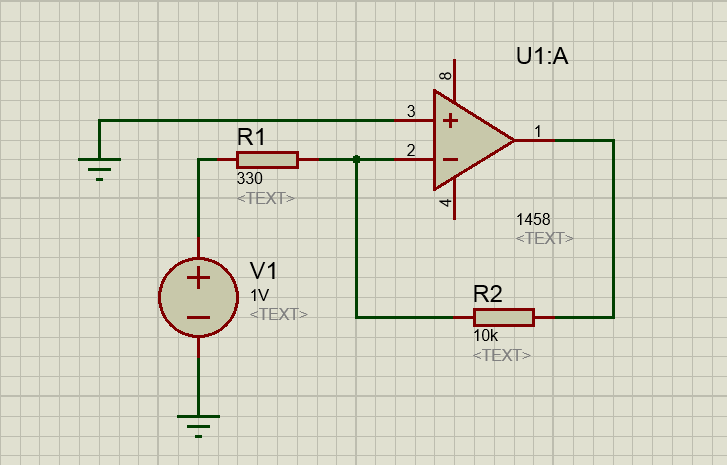

1. Jurnal dan Rangkaian [kembali]
2. Hardware[kembali]
3. Video Praktikum[kembali]
4. Analisa[kembali]
Pengaruh perubahan Rf terhadap Vout dan Gain adalah semakin besar Rf nya, maka hasil dari Vout semakin besar, hal ini dapat dilihat pada jurnal praktikum. Sebab nilai Rf itu sendiri merupakan hal yang akan mempengaruhi terjadinya pembesaran atau penguatan untuk tegangan output itu sendiri.
Pengaruh tegangan input terhadap tegangan output dan gain adalah, semakin besar tegangan input maka semakin besar tegangan output yang dihasilkan. Hal ini sesuai dengan salah satu fungsi dari op-amp yaitu sebagai penguat tegangan. Lalu terhadap gain, nilai yang diperoleh memiliki selisih yang tidak terlalu jauh seharusnya, hal ini dikarenakan hambatan yang digunakan tidak berubah. Jika seandainya gain dan tegangan semakin besar, maka tegangan output yang dihasilkan juga semakin besar.
Kegunaan dari V max dan V saturasi adalah V max merupakan tegangan input maksimal yang dapat dihasilkan, sedangkan V saturasi merupakan tegangan output maksimal yang dapat dihasilkan. Tanda pada V max maupun V saturasi hanya disebabkan oleh pulsa yang dihasilkan. Terjadi berlawanan tanda karena rangkaian merupakan jenis inverting amplifier yang berarti membalik.
5. Link Download[kembali]
Video [di sini]
